Δείκτης λέιζερ Μακράς Περιοχής Λάιζερ-Καθοδηγούμενο Όπλο 20kg Ηλεκτρο-Οπτικό Σύστημα Παρακολούθησης

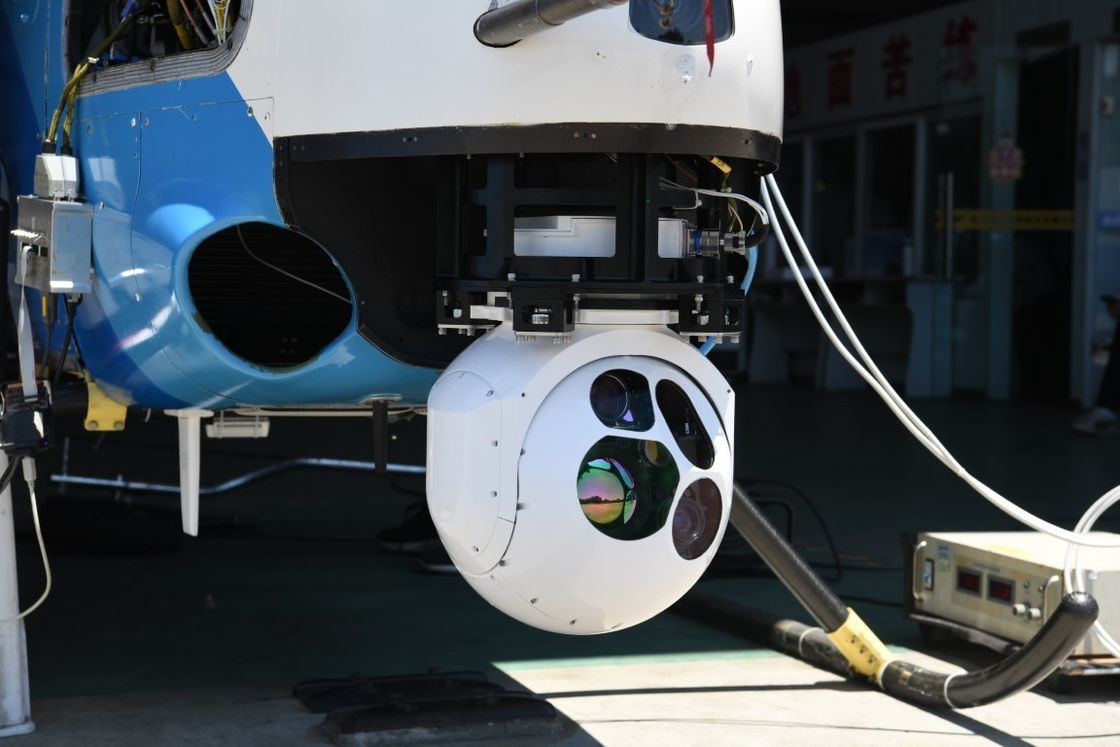

Το TS330C-01 είναι δύο άξονες 4 πλαίσια ζυροσταθεροποίηση λέιζερ δείκτης μακράς εμβέλειας λέιζερ-οδηγούμενο όπλο 20kg σύστημα ηλεκτρο-οπτικής παρακολούθησης, η δομή σχεδιασμού το ίδιο με το "κεφάλου και τα μάτια" των ανθρώπων.Η ακρίβεια σταθεροποίησης οπτικής γραμμής≤35μra. 1080p ορατοί και διπλοι θερμικοί αισθητήρες IR εξασφαλίζουν την απόδοση της ημέρας / νύχτας.Οι ελεγχόμενες εναέριες πλατφόρμες που μεταφέρουν πολλαπλά ωφέλιμα φορτία αισθητήρων παρέχουν στους χρήστες στρατηγικές δυνατότητες ISR στον αέραΤα αεροναυτικά UAS καλύπτουν περιοχές ενδιαφέροντος από διαφορετικά υψόμετρα, χρησιμοποιώντας δοκιμασμένες σε μάχη πλατφόρμες όπως το Aerostar και το Dominator XP.
Εργασίες
1. Παρέχετε το υπέρυθρο βίντεο και την εικόνα για την περιοχή ανίχνευσης
2. Λειτουργία σταθεροποίησης οπτικού άξονα υψηλής ακρίβειας
3Με την ικανότητα ανίχνευσης και αναγνώρισης επίγειου στόχου.
4. Υποστήριξη των τρόπων αναζήτησης, παρακολούθησης, κλειδώματος, καθοδήγησης κλπ.
5Με λειτουργίες επικάλυψης χαρακτήρων, προσαρμογής και προβολής.
6Με λειτουργία αυτοελέγχου και διάγνωσης σφαλμάτων
7. υποστήριξη της θέσης του στόχου και της ακτινοβολίας με λέιζερ
8.Υποστήριξη χειροκίνητης παρακολούθησης, γεωγραφικής παρακολούθησης, αυτόματης παρακολούθησης και παρακολούθησης αναζήτησης του στόχου
9Υποστήριξη της εμβέλειας του λέιζερ στόχου, παροχή σε πραγματικό χρόνο γωνιακής της γραμμής του φωτός, γωνιακής ταχύτητας και πληροφορίας εμβέλειας στο σύστημα αποστολής
10Παρέχει οδηγίες λέιζερ για όπλα με καθοδήγηση λέιζερ και υποστηρίζει κωδικούς ακριβούς συχνότητας λέιζερ που καθορίζονται από τον χρήστη.
Προδιαγραφές
| Αισθητήρας EO |
Διάστημα κύματος |
00,4 μm ̇ 0,9 μm |
| Απόφαση |
1080P |
| Εστιακό μήκος |
|
| Επικεφαλής |
54° ∆1,9° |
| Έξοδος βίντεο |
|
| Απόσταση |
|
| Αισθητήρας υπέρυθρων |
Τύπος IR |
MWIR ((Zoom) |
ΝΙΡ(Καθορισμένη) |
| Διάστημα κύματος |
30,7 έως 4,8 μm |
00,7 μm έως 0,9 μm |
| Απόφαση |
640x512 |
1080p |
| Πικέλια |
15um |
30,45 μm |
| ΔΕΔ |
|
|
| Διάστημα εστίασης |
5-330 mm/F4.0· |
180mm/F4.3 |
| Επικεφαλής |
35.5°x28.7°~1.8°x1.5° |
20,0°x1,2° |
| Απόσταση |
Απόσταση ανίχνευσης: ≥ 8 km·
Απόσταση αναγνώρισης: ≥ 5 km |
Απόσταση ανίχνευσης: ≥ 9 km·
Απόσταση αναγνώρισης: ≥6km |
| Διάμετρος με λέιζερ |
Διάστημα κύματος |
1064nm |
| Ενέργεια λέιζερ |
≥ 50mJ |
| Απόδοση |
Πεδίο: 300m~8km; Ακριβότητα: ±5m |
| Απόσταση εύρους |
300m ~ 8km |
| Ακριβότητα εύρους |
±5 |
| Σύστημα εφοδιασμού |
Περιορισμοί περιστροφής |
360o συνεχής Πάν, κλίση: -110° ~+20o |
| Ακριβότητα γωνίας: |
|
| Ακρίβεια σταθεροποίησης |
Ακριβότητα σταθεροποίησης οπτικής γραμμής ≤ 35μrad (1σ) |
| Μέγιστη γωνιακή ταχύτητα |
≥ 60°/s |
| Μέγιστη γωνιακή επιτάχυνση: |
≥ 60°/S |
| Διασύνδεση |
Επικοινωνία
Διασύνδεση |
RS422*1 (προαιρετικό TTL) |
| Έξοδος βίντεο |
HD-SDI *2 |
| Λειτουργίες παρακολούθησης |
Ταχύτητα κίνησης: |
30 pixel/φρέμα |
| Αντίθεση απεικόνισης στόχου: |
8% |
| Στόχος εικόνας pixel ((Mini) |
4x3 pixel |
| Υποστήριξη |
Αντι-οκλεισμός χωρίς απώλεια λειτουργίας |
Εφαρμογή
