Τόπος καταγωγής:
Κίνα
Μάρκα:
HONPHO
Πιστοποίηση:
ISO9001:2015/GB/T 19001-2016
Αριθμό μοντέλου:
TS130CT-02
Μας ελάτε σε επαφή με
Βίντεο
Βίντεο
Βίντεο

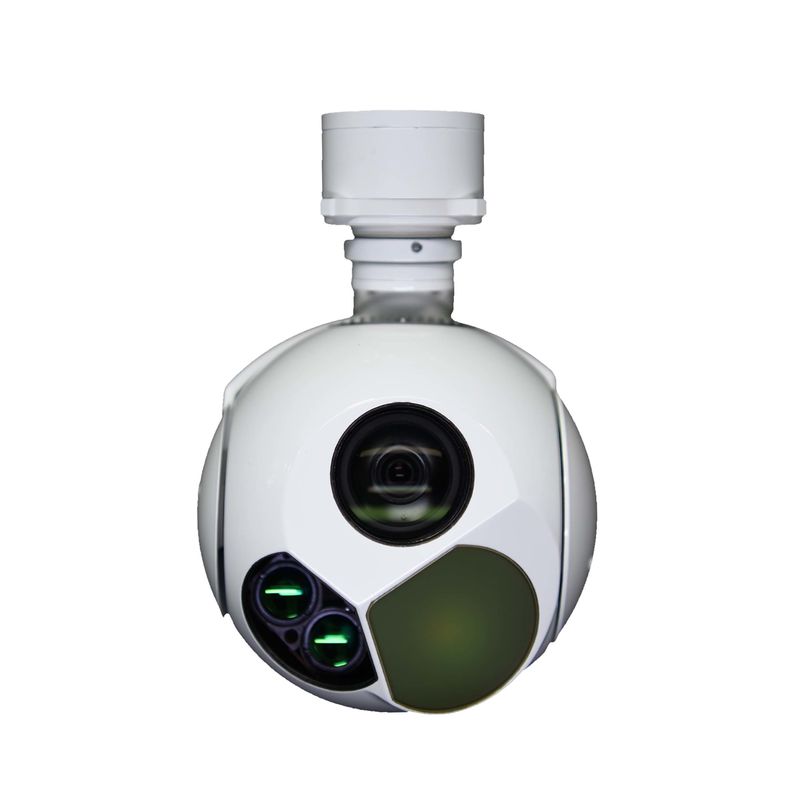

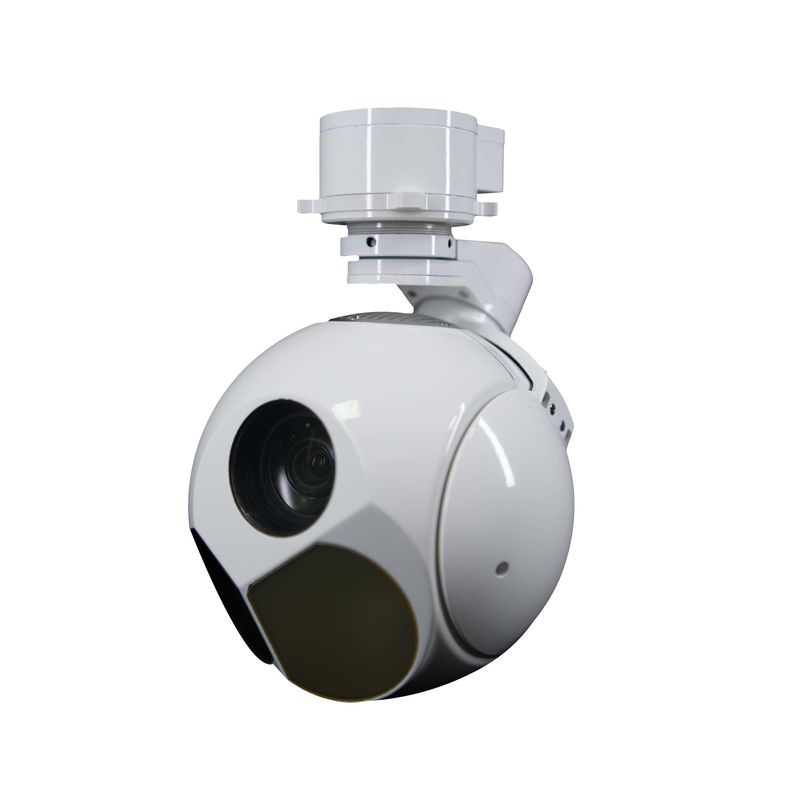

Τρεις άξονες IR EO Sensor UAV Gimbal Cameraμε λειτουργία Laser Ranging
Το TS130CT-02 έχει τρία φώτα, συμπεριλαμβανομένου του ορατού φωτός, του IR και του Laser, γεγονός που το καθιστά να επιτυγχάνει ευρύτερο εύρος εργασίας.Ενσωματώνει ένα 30x οπτικό ζουμ SONY 1/1.8Καμερα circadian τύπου και θερμική κάμερα IR 35mm 12μm και μετρητής απόστασης laser 3000m. Υποστηρίζει σταθερή παρακολούθηση στόχου και αναγνώριση.Η κάμερα έχει πλεονεκτήματα για το καλύτερο σπίτι από κράμα αλουμινίου.Χρησιμοποιείται ευρέως στις βιομηχανίες UAV αποστολής μεγάλου βεληνεκούς όπως επιθεώρηση, παρακολούθηση, διάσωση και άλλες προκλητικές εφαρμογές.Ηλεκτρονικές και άλλες βιομηχανικές εφαρμογές.
Εργασίες
1. Παρέχετε το υπέρυθρο βίντεο και την εικόνα για την περιοχή ανίχνευσης
2. Υψηλή ακρίβεια και σταθεροποίηση του οπτικού άξονα
3Ικανότητα ανίχνευσης και αναγνώρισης επίγειου στόχου
4Υποστηρίζει λειτουργίες αναζήτησης, παρακολούθησης, κλειδώματος, καθοδήγησης κλπ.
5. Υποστήριξη χαρακτήρες επικάλυψη, προσαρμοσμένη και εμφάνιση
6. υποστήριξη της θέσης στόχου και της απόστασης λέιζερ
7. αυτοεπιθεώρηση καιδιάγνωση ελαττώματος
8. UDP έλεγχο και μετάδοση βίντεο (UDP/RTSP) μέσω Ethernet
9. IR Ψευδοχρωματική μέτρηση θερμοκρασίας
10Ενσωματωμένο σε αποθήκευση βίντεο και εικόνας.
Προδιαγραφές
| Αισθητήρας EO | Διάστημα κύματος | 00,4 μm ̇ 0,9 μm | |||
| Απόφαση | 1920x1080 | ||||
| Εστιακό μήκος | 4.3mm129mm(30X) | ||||
| Επικεφαλής | 630,7° ∆2,3° | ||||
| Έξοδος βίντεο | HD-SDI ((1080P 30Hz) | ||||
| Απόσταση | Άνθρωποι: Ανίχνευση 6 χλμ. Αναγνώριση 2 χλμ. | ||||
| Αισθητήρας υπέρυθρων | Τύπος IR | LWIR (χωρίς ψύξη) |
| Διάστημα κύματος | 8μ14μm | |
| Απόφαση | 640x512 | |
| Πικέλια | 12um | |
| ΔΕΔ | 50 χλμ. | |
| Διάστημα εστίασης | 35mm/F1.0 | |
| Επικεφαλής | 12.5o × 10o | |
| Απόσταση | Άνθρωποι: Ανίχνευση 0,7 χλμ. Αναγνώριση 0,22 χλμ. Οχήμα: Ανίχνευση 4,2 χλμ. Αναγνώριση 1 χλμ. |
| Διάμετρος με λέιζερ | Διάστημα κύματος | 905nm/1535nm |
| Απόδοση | ||
| Απόσταση εύρους | 1.5km(3km προαιρετικά) | |
| Ακριβότητα εύρους | ±3 |
| Σύστημα εφοδιασμού | Περιορισμοί περιστροφής | 360o συνεχής Πάν, κλίση: -110° ~+10o | ||||
| Ακριβότητα γωνίας: | ≤ 2mrad | |||||
| Ακρίβεια σταθεροποίησης | ≤ 100μrad (σ) (σ) (σ) (σ) (σ) (σ) (σ) (σ) | |||||
| Μέγιστη γωνιακή ταχύτητα | ≥ 50°/s | |||||
| Μέγιστη γωνιακή επιτάχυνση: | ≥ 90°/S | |||||
| Λειτουργίες παρακολούθησης | Ταχύτητα κίνησης: | 30 pixel/φρέμα | ||||
| Αντίθεση απεικόνισης στόχου: | 8% | |||||
| Στόχος εικόνας pixel ((Mini) | 4x3 pixel | |||||
| Υποστήριξη | Αντι-οκλεισμός χωρίς απώλεια λειτουργίας | |||||
| Διασύνδεση | Επικοινωνία Διασύνδεση | RS422 x1 ((Διαφορετικά) | |||
| Έξοδος βίντεο | Ethernet | ||||
Εικόνα
Μηχανικό σχέδιο
Αρχή λειτουργίας συστήματος παρακολούθησης οπτικής πλατφόρμας
Το σύστημα παρακολούθησης αρχικά αναζητά τον στόχο στη λειτουργία "περισσότερο αλλά λιγότερο" και μετά αλλάζει στη λειτουργία "λιγότερο αλλά περισσότερο" όταν βρίσκει ίχνη του στόχου.Η παρακολούθηση αναφέρεται στη διαδικασία εντοπισμού ενός κινούμενου στόχου με την πάροδο του χρόνου.Όταν ένα σύστημα παρακολούθησης χρησιμοποιεί έναν οπτοηλεκτρονικό αισθητήρα (π.χ. συσκευή συνδεδεμένης με φορτίο (CCD: Charge-Coupled Device)) για να αποκτήσει μια ακολουθία εικόνων της κίνησης του στόχου,Το ονομάζουμε οπτοηλεκτρονικό σύστημα παρακολούθησης.Τα φωτοηλεκτρικά συστήματα παρακολούθησης χρησιμοποιούν συνήθως τεχνολογία παρακολούθησης σύνθετου άξονα, η οποία περιλαμβάνει δύο μονάδες κίνησης, το ράκ και το στάδιο παρακολούθησης ακριβείας.το ράφι πρέπει να αντλεί το σήμα περιστροφής θέσης σύμφωνα με το σήμα καθοδήγησης, και να κάνει τον στόχο να εμφανίζεται στον χοντρό ανιχνευτή με μεγάλο οπτικό πεδίο και χαμηλή συχνότητα δειγματοληψίας με τη δική του περιστροφή,και να πάρει το αποτέλεσμα θέσης με μεγάλη εμβέλεια ταξιδιού και χαμηλή ακρίβεια παρακολούθησης που οδηγείται από τη ροπή του βρόχου ελέγχουΒάσει της μείωσης του σφάλματος εντοπισμού του χοντρού ανιχνευτή, το υπόλοιπο του εντοπισμού στόχου που παράγεται από το σύστημα servo rack εισέρχεται στον δευτερεύοντα εντοπισμό.Η πλατφόρμα παρακολούθησης ακρίβειας οδηγεί τον κινητήρα με την ποσότητα εκτός στόχου που λαμβάνεται από τον λεπτό ανιχνευτή με μικρό οπτικό πεδίο και υψηλή συχνότητα δειγματοληψίας, και η τελική ακρίβεια της σηματοδότησης του οπτικού άξονα επιτυγχάνεται υπό τις επιδόσεις παρακολούθησης με μικρό εύρος πορείας και υψηλή ακρίβεια παρακολούθησης.Το τελικό καθήκον του οπτικού συστήματος παρακολούθησης είναι να μειώνει συνεχώς το φαινόμενο σφάλμα άξονα μεταξύ της συσκευής και του στόχου οδηγώντας το όργανο μέσω του κινητήρα.
